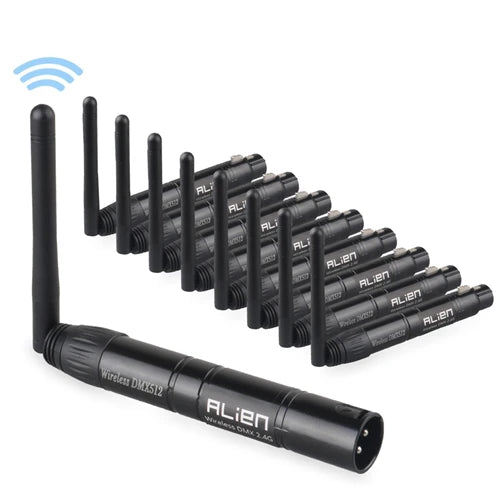

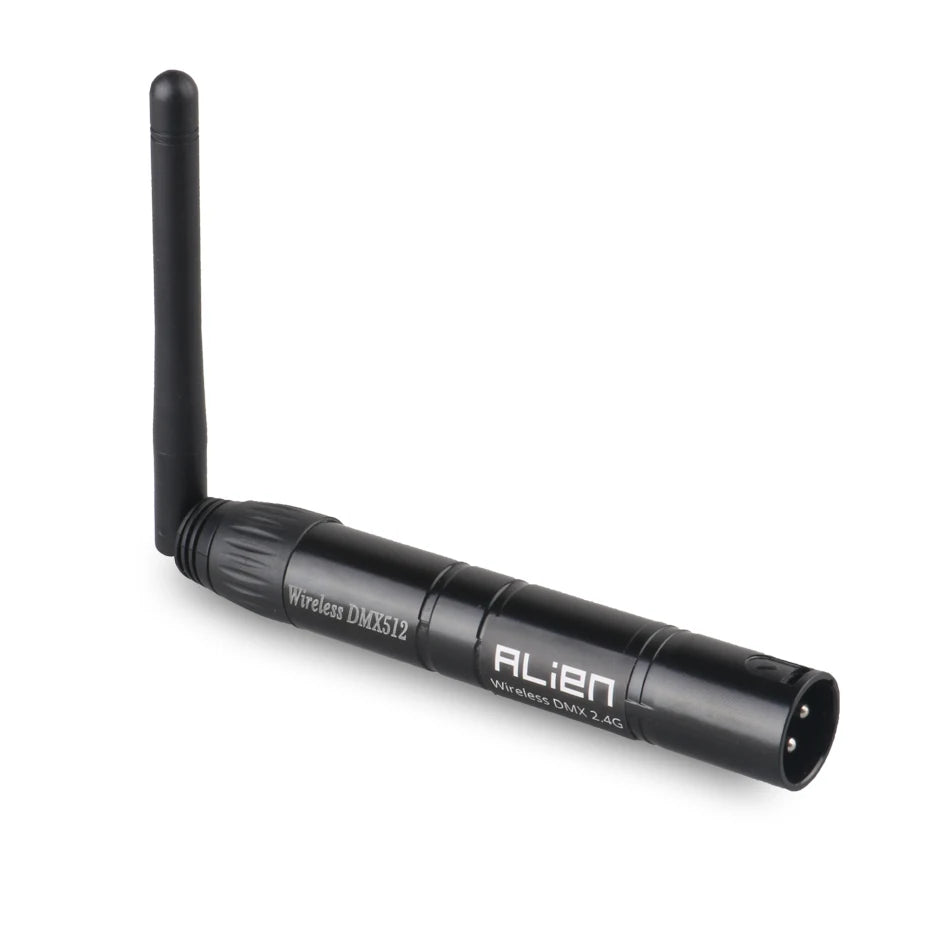

- DMX512 R/T sans fil 2,4 GHz
- 126 canaux à fréquence variable automatique, haute capacité anti-brouillage, pour garantir la fiabilité du fonctionnement
- 7 groupes de codes d'identification réglables, l'utilisateur peut utiliser 7 groupes de réseaux sans fil individuels sans aucune interférence.
- Les uns les autres au même endroit (indicateurs LED tricolores)

Spécification

Tension d'entrée : 5 V CC 500 mA MIN
Distance de communication : 400 m (distance visible)
Section de fréquence de travail : 2,4 G ISM, 126 canaux, section de fréquence
Taux de puissance de transmission maximal : 20 dBm
Sensibilité du récepteur : -94 dBm
CPU : cœur ARM 32 bits
Modulation : GFSK
Interface de signal DMX : RS485
Température de fonctionnement : -40 à 85 °C
Température de stockage : -65 à 150 °C
Humidité relative ambiante : 5 à 95 % (sans condensation)
Déclencheur de redémarrage automatique : WDT intégré (minuterie de surveillance)

Relation entre le code d'identification et la couleur de la LED

ROUGE
VERT ROUGE
+ VERT
BLEU ROUGE
+ BLEU
VERT + BLEU
ROUGE + VERT + BLEU
1. Appuyez sur le bouton momentané au-dessus de l'indicateur LED latéral pour indiquer le réglage de l'ID.
2. Appuyez de nouveau pour régler l'IC sur l'ID de couleur souhaité. Chaque pression sur le bouton permet d'avancer le code d'ID de couleur.
3. Fonctionnement :
LED allumée en continu : absence de signal DMX ou sans fil.
LED rouge clignotante : transmission.
LED verte clignotante : réception.
4. Fréquence RF : 2,400 - 2,525 GHz, 126 canaux au total, recherche automatique.
5. Codes d'identification « 1-7 » : appuyez sur « KEY » pour le réglage. Fonctionnement uniquement avec le même code d'identification pour l'émetteur et le récepteur. (Même couleur de LED)

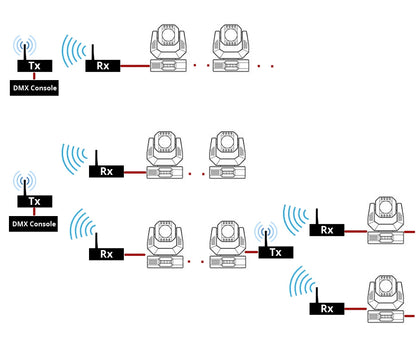

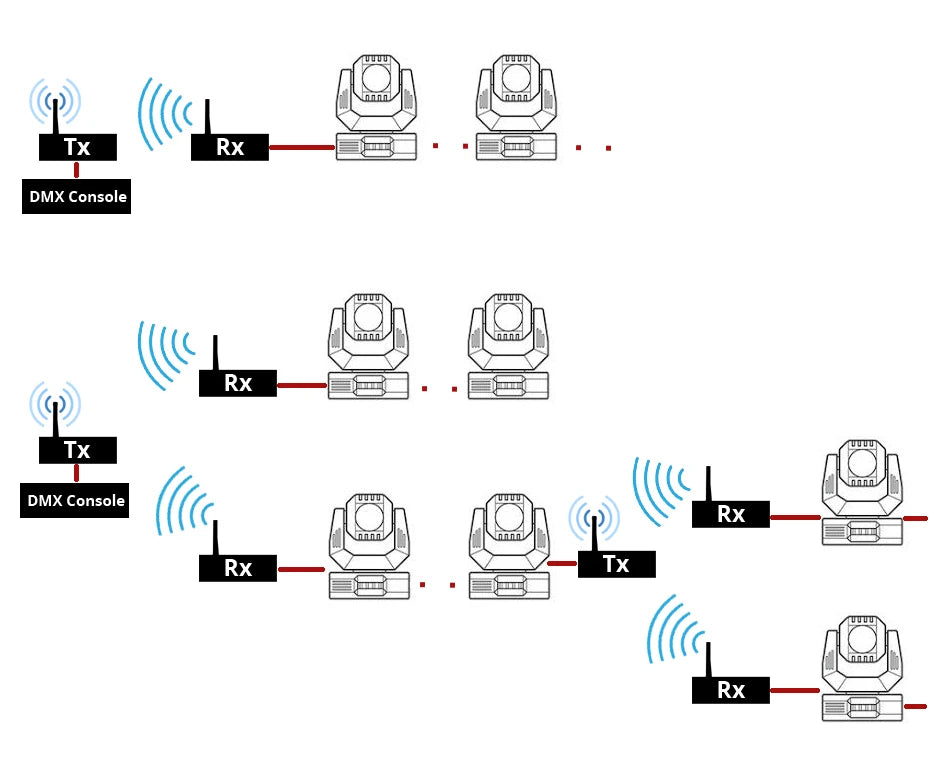

Établir la communication

1. Allumez d'abord la carte de réception DMX512 sans fil, puis les cartes d'émission.
2. Appuyez sur la touche « Key » pour définir la même valeur d'identification pour la carte d'émission et la carte de réception. Veuillez utiliser une valeur d'identification différente si vous souhaitez utiliser plusieurs groupes de modules sans fil simultanément et au même endroit.
3. La LED rouge clignote lorsque l'émetteur transmet des données DMX sans interférence, puis le récepteur change de fréquence. La LED verte clignote jusqu'à ce que la valeur d'identification soit correcte et s'accélère lorsque les données DMX sont plus rapides.
4. La communication est correctement établie.

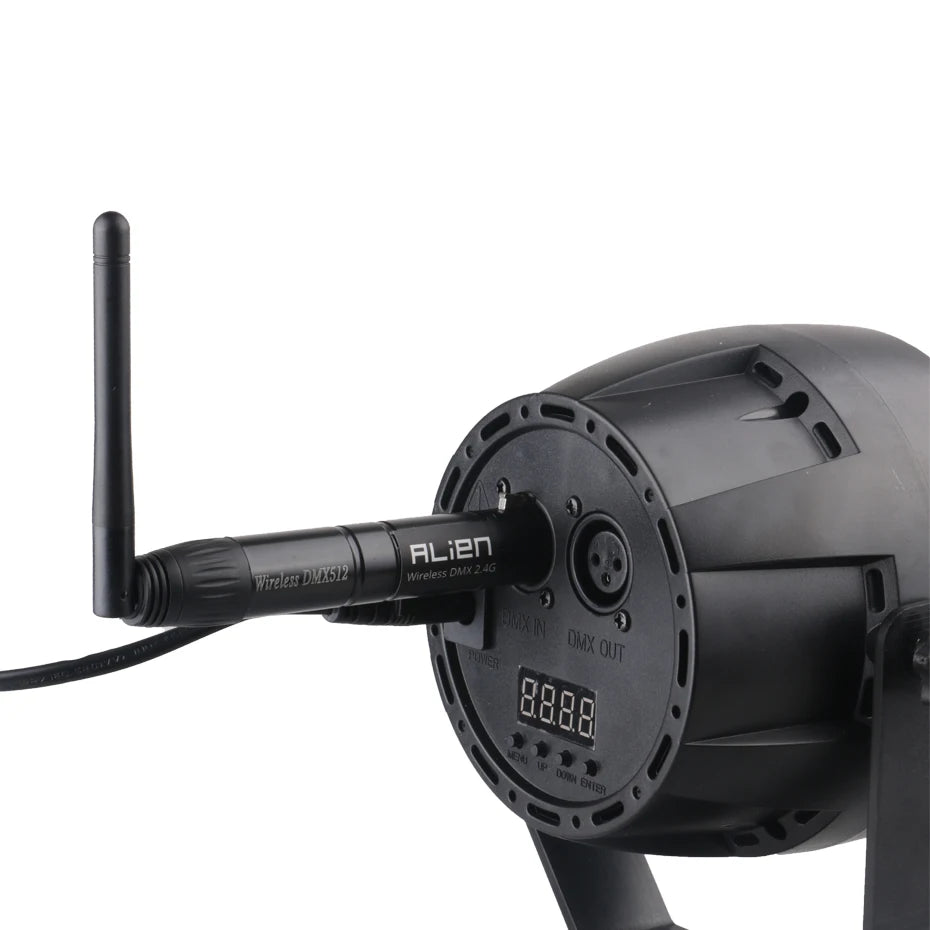

Veuillez noter que certains appareils DMX doivent être mis en mode esclave pour un contrôle DMX correct. En mode maître, ils enverront un signal DMX via les prises XLR, ce qui activera le balayage automatique des émetteurs/récepteurs en mode émetteur en raison de la présence du signal DMX.
Remarque : Lors de l'utilisation, veuillez tirer l'antenne de haut en bas sans la déplacer trop fort.

De quelle prise avais-je besoin ?

Afin de recevoir le colis rapidement, choisissez le bon type de prise.

Le forfait comprend

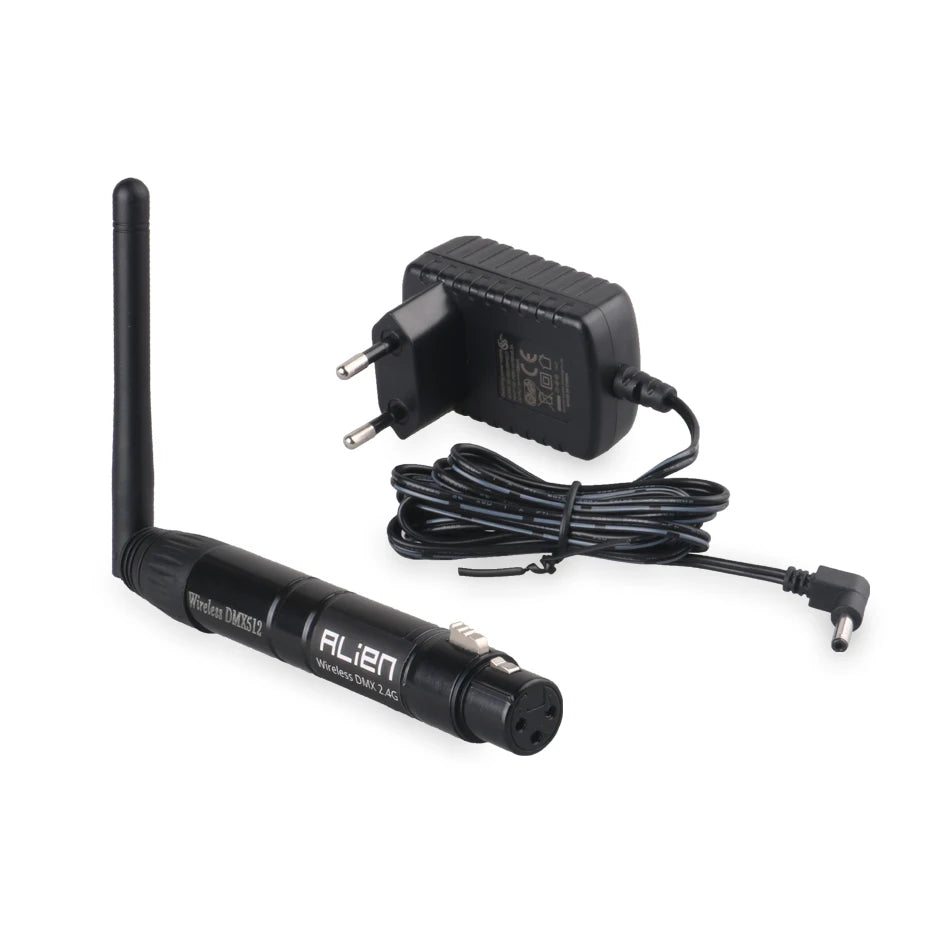

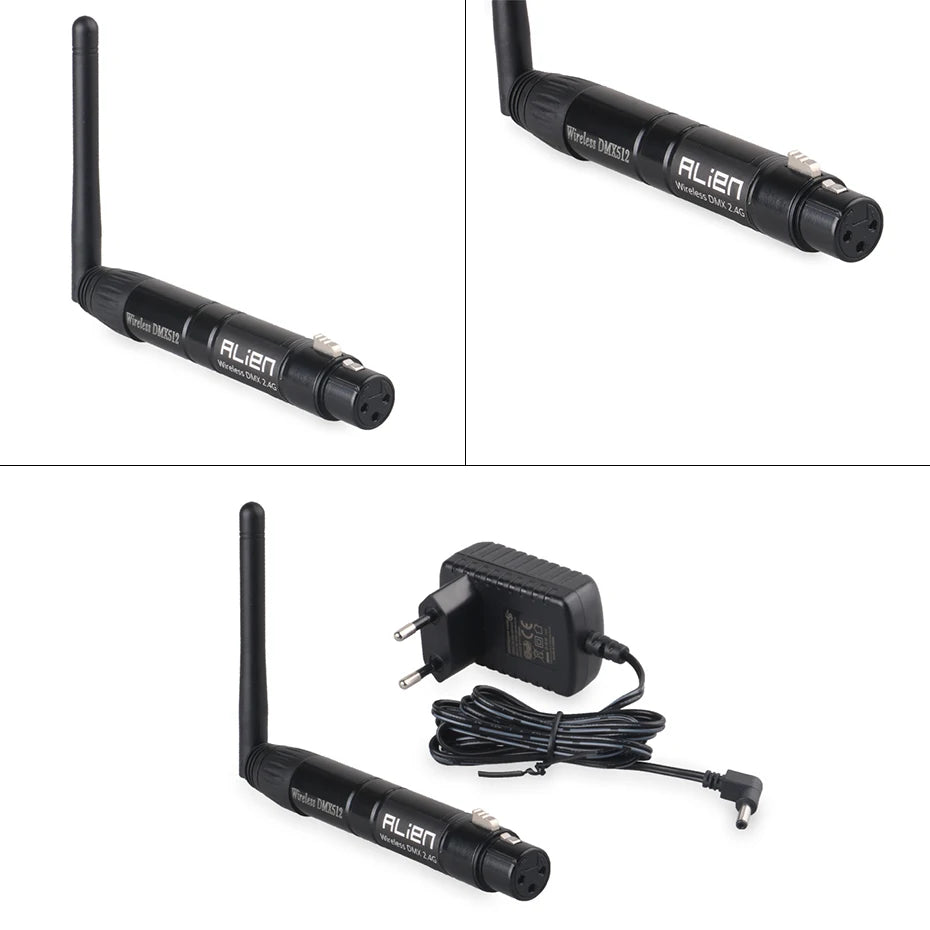

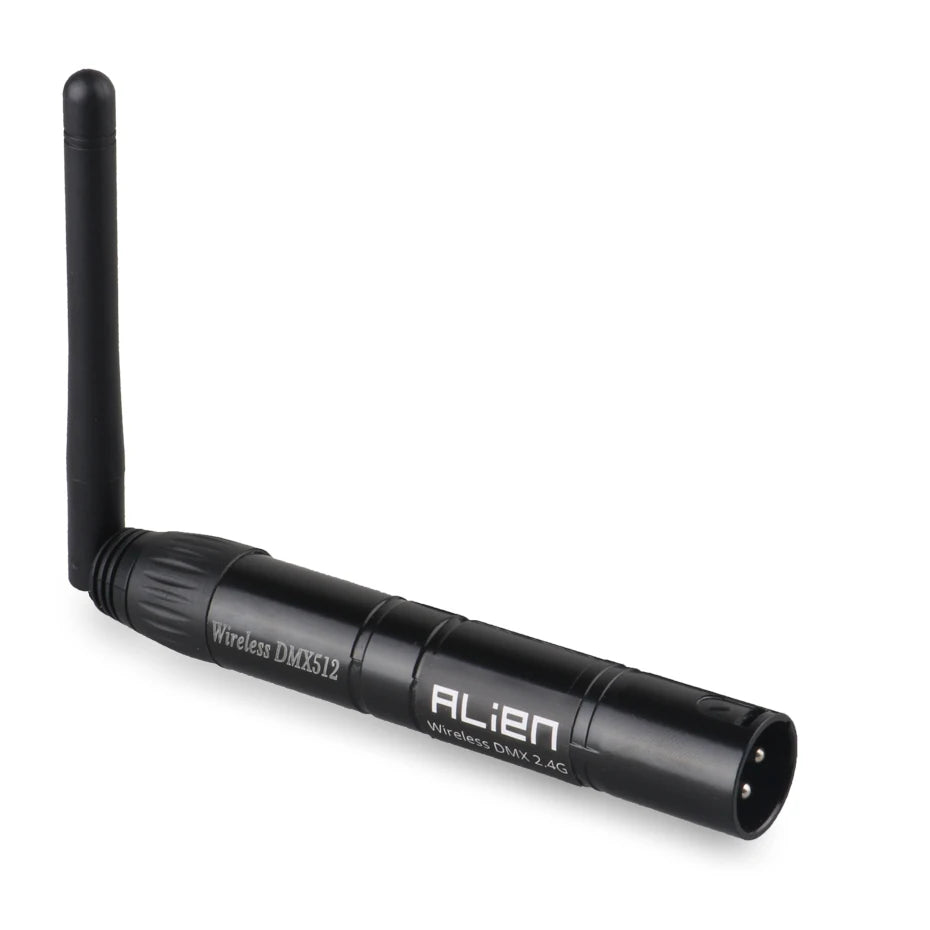

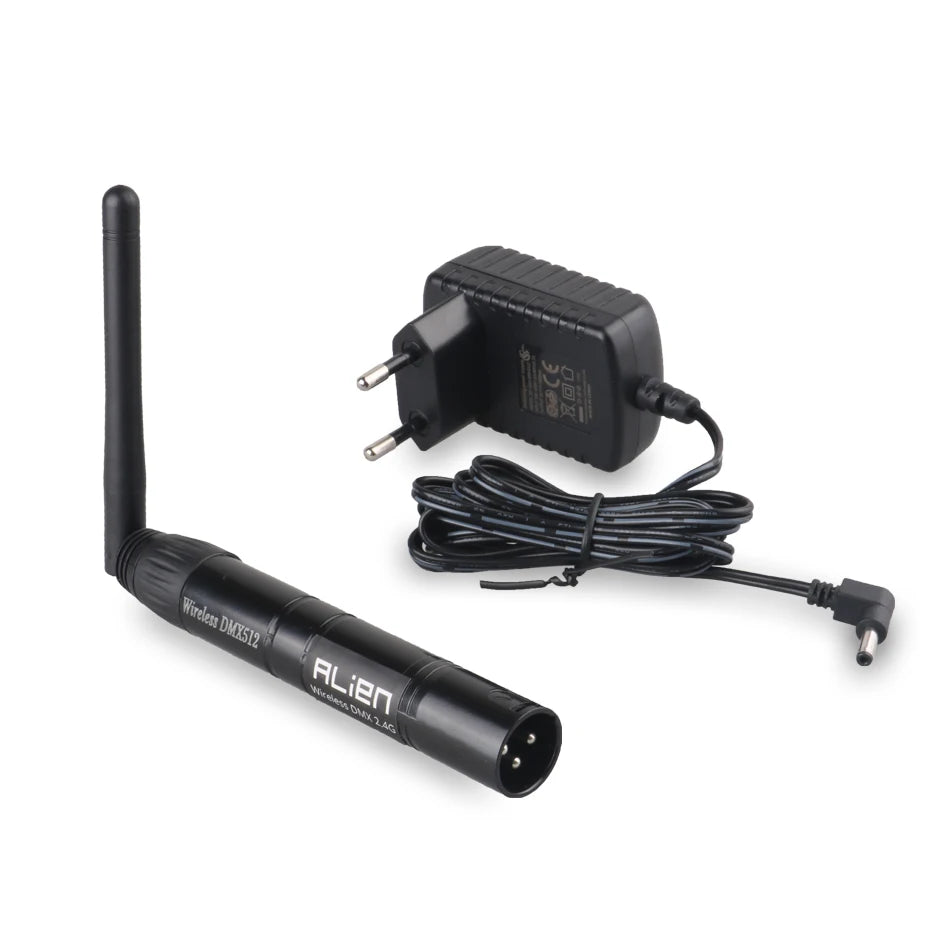

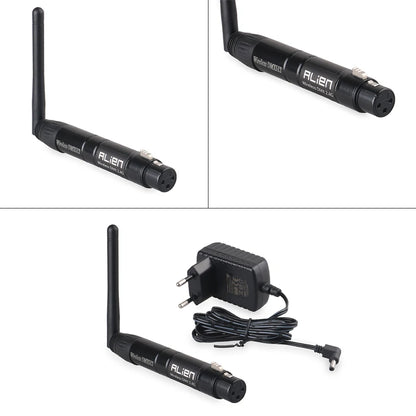

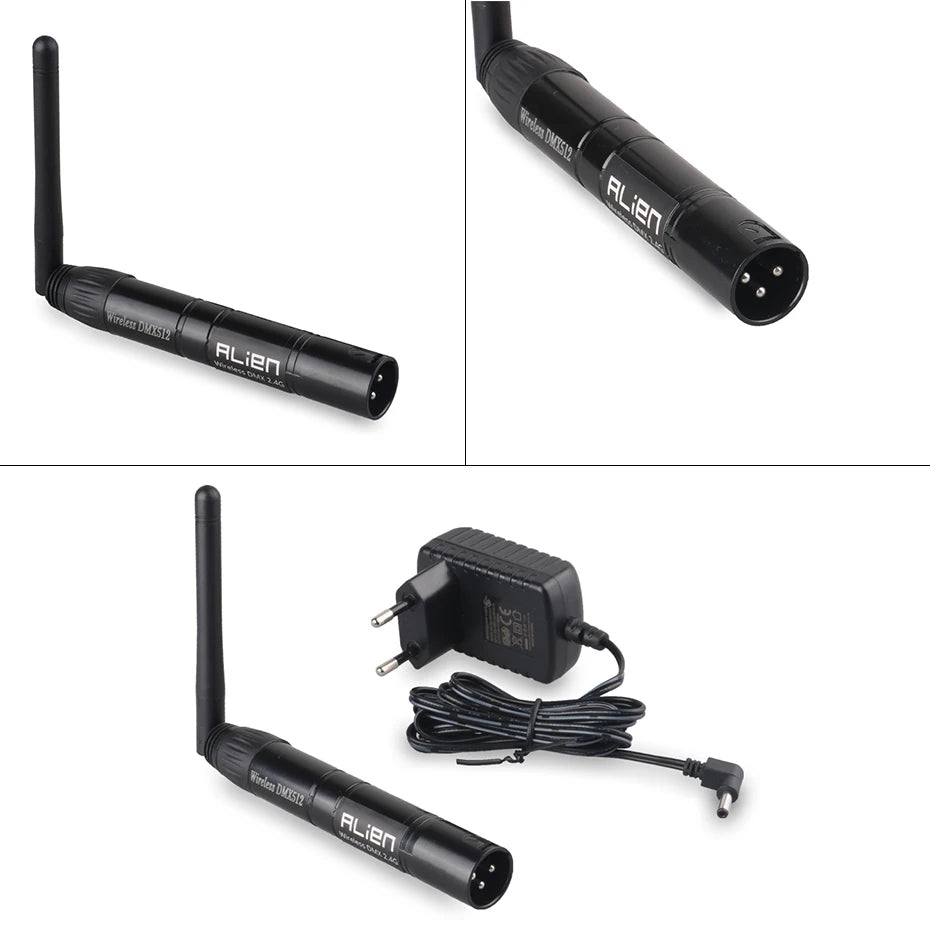

Contrôleur d'éclairage sans fil DMX 512 Transmetteur et adaptateur (selon votre choix)

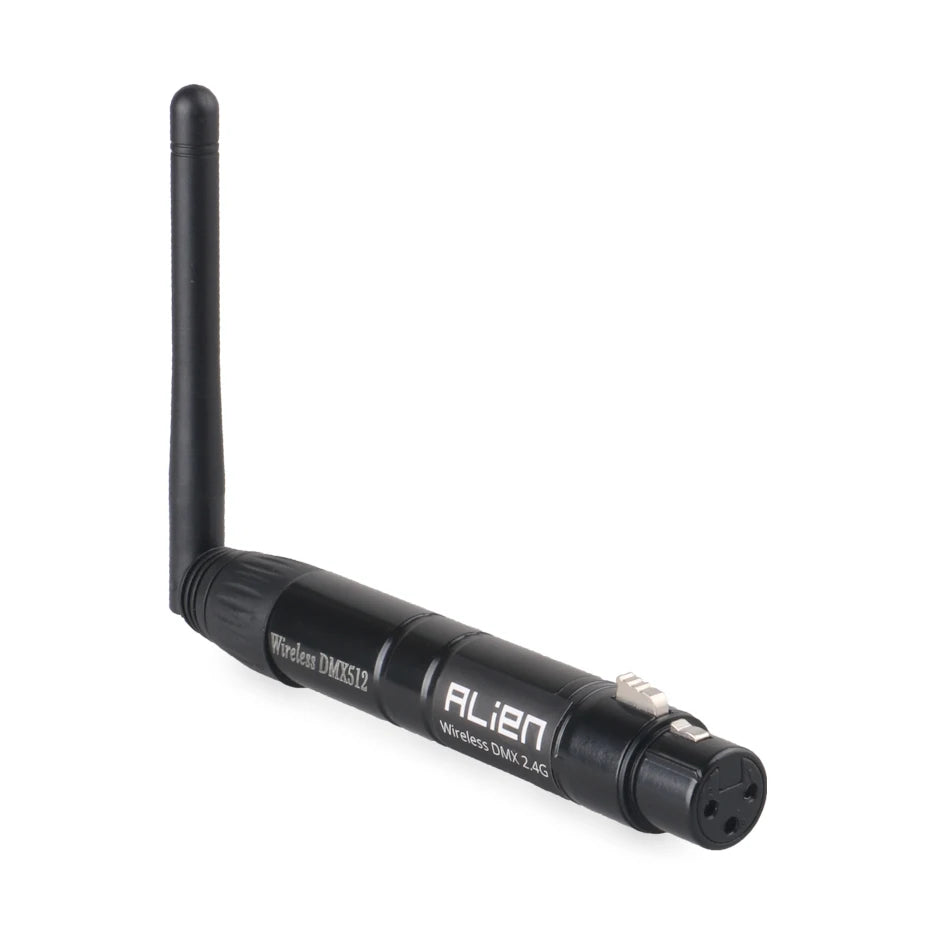

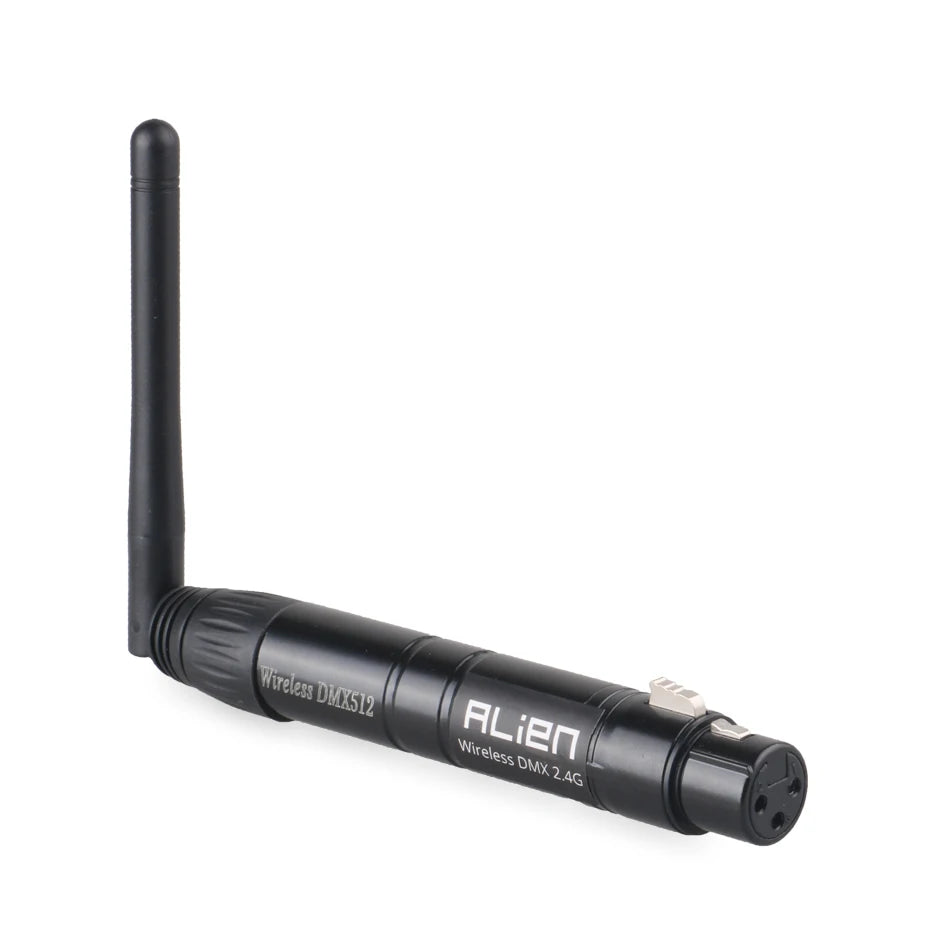

Contrôleur d'éclairage sans fil DMX 512 Récepteur et adaptateur (selon votre choix)
Manuel d'utilisation

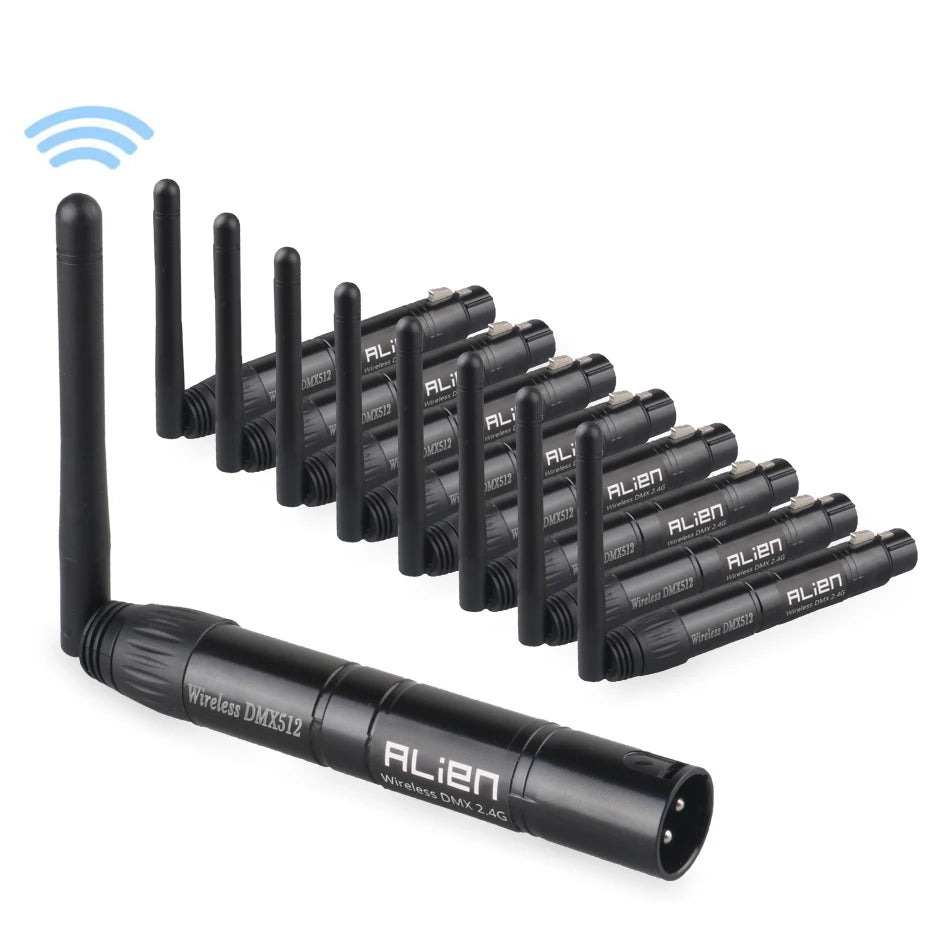

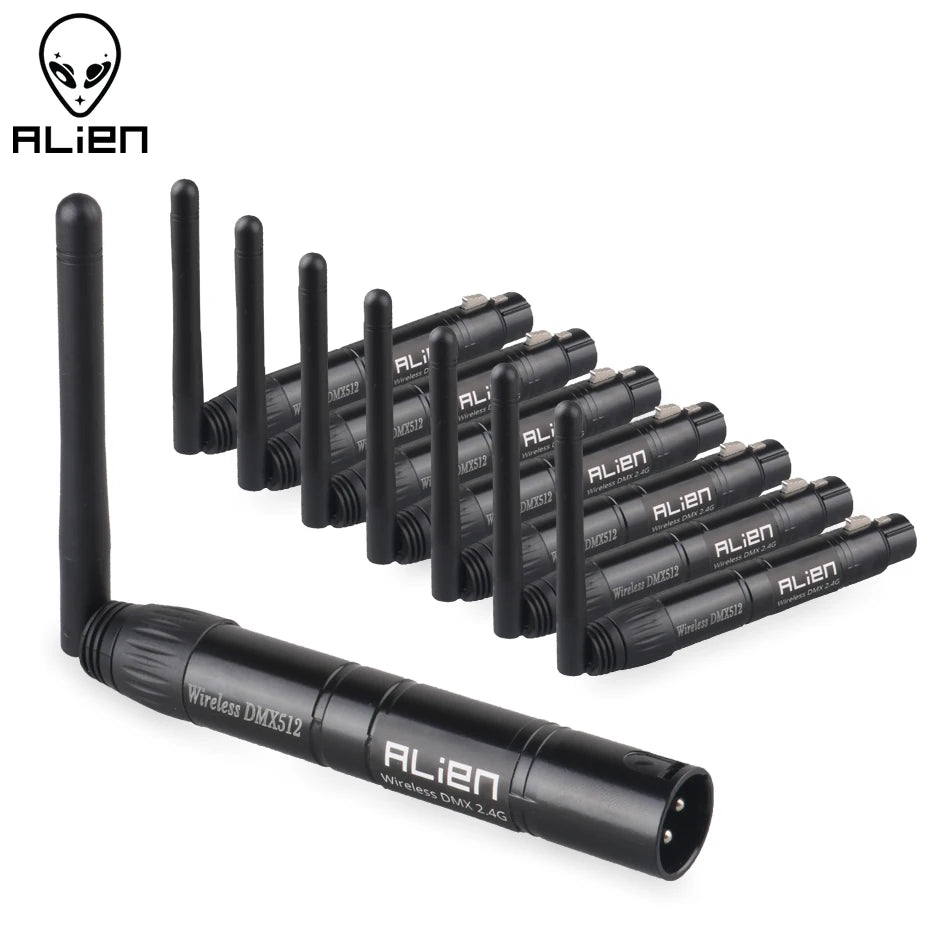

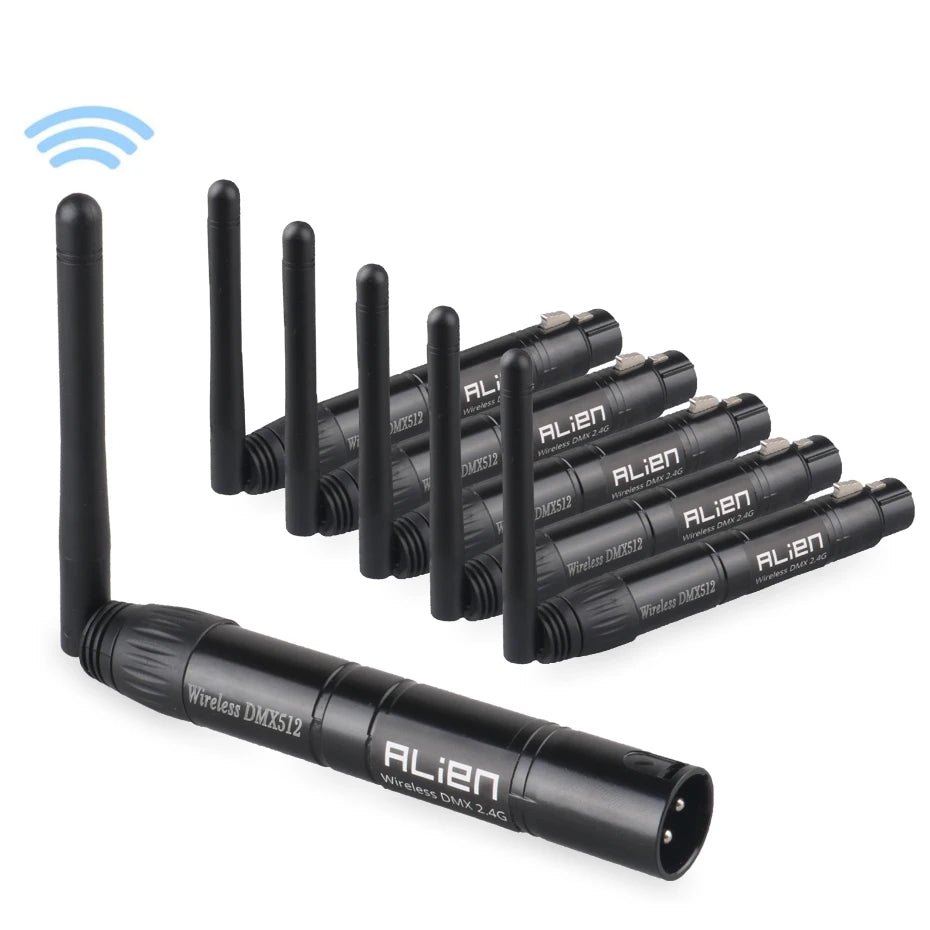

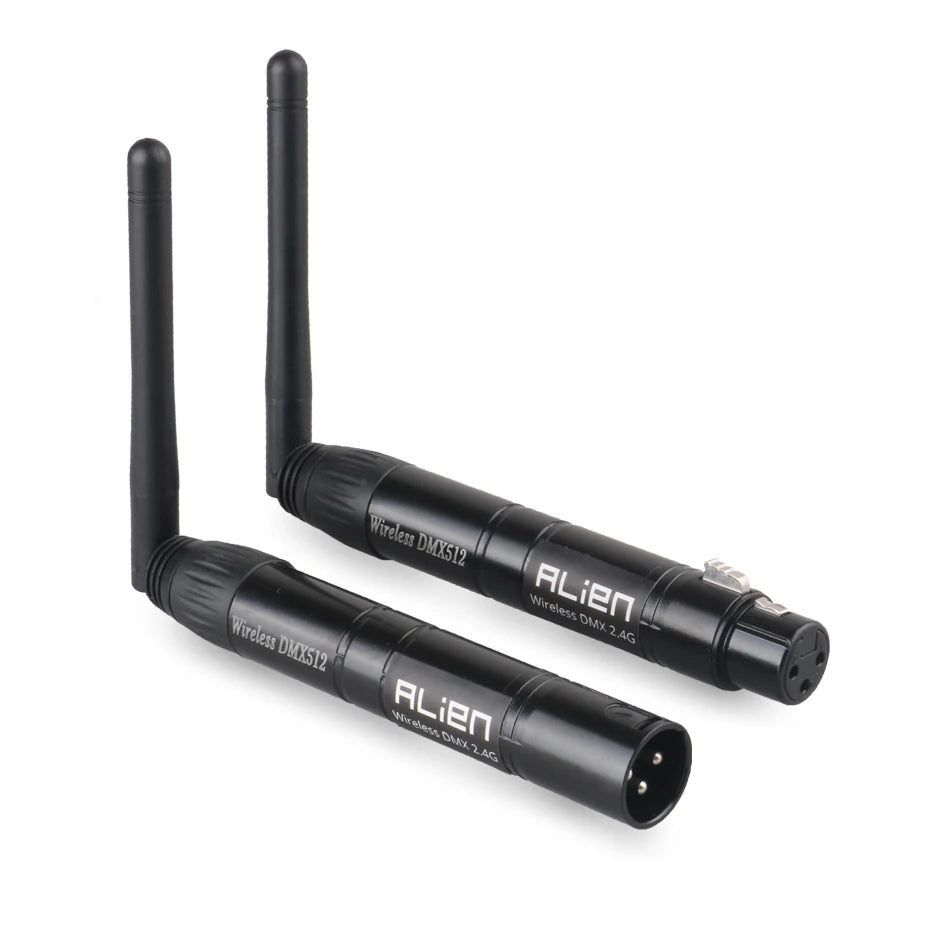

1 émetteur et 1 récepteur (1 émetteur, 1 récepteur, 2 adaptateurs)

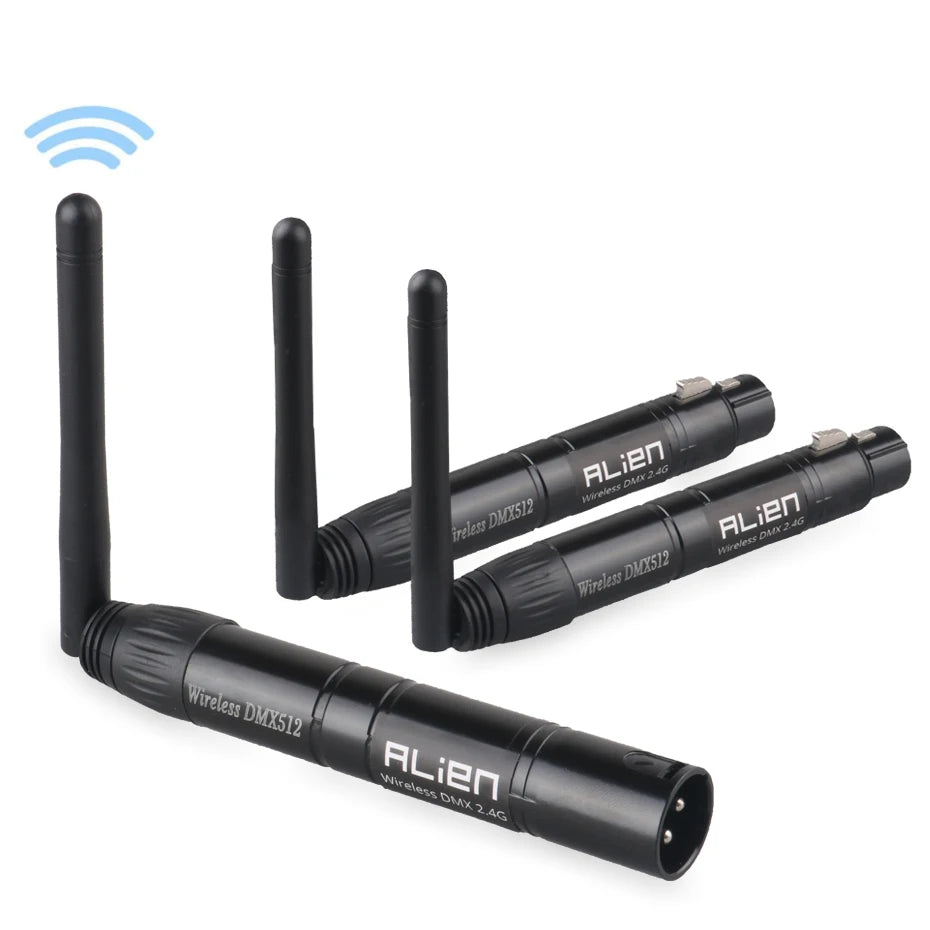

1 émetteur et 2 récepteurs (1 émetteur, 2 récepteurs, 3 adaptateurs)

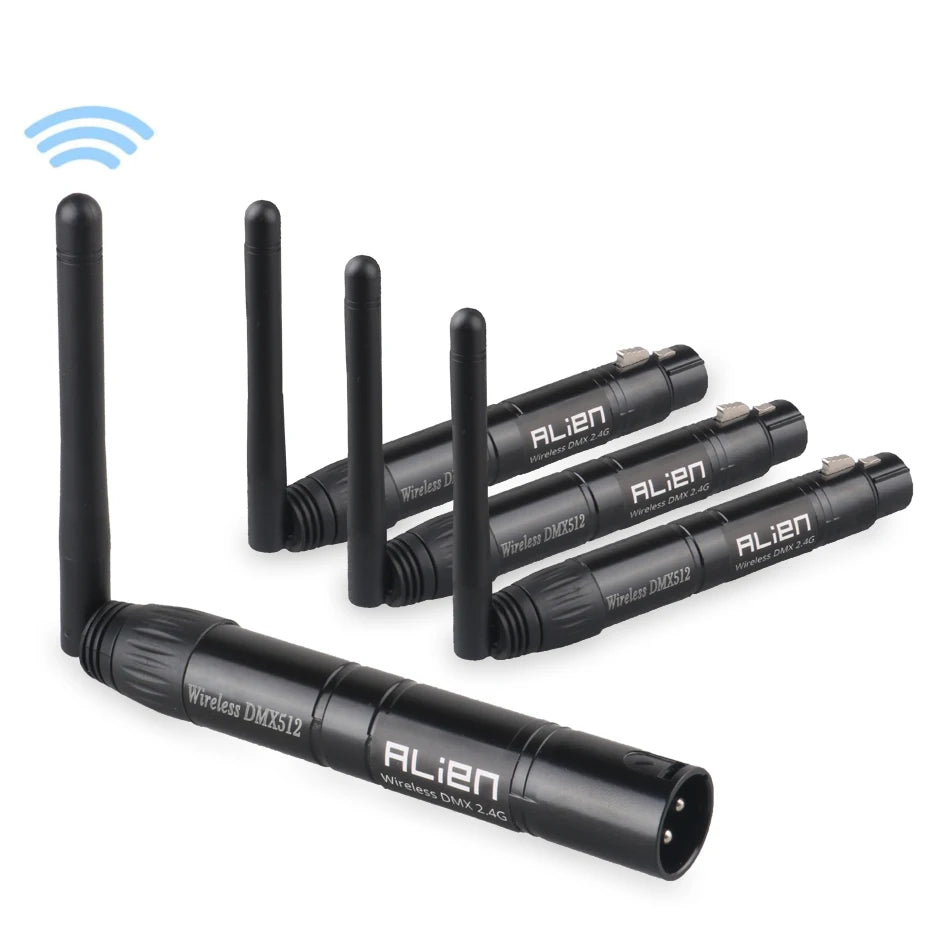

1 émetteur et 3 récepteurs (1 émetteur, 3 récepteurs, 4 adaptateurs)

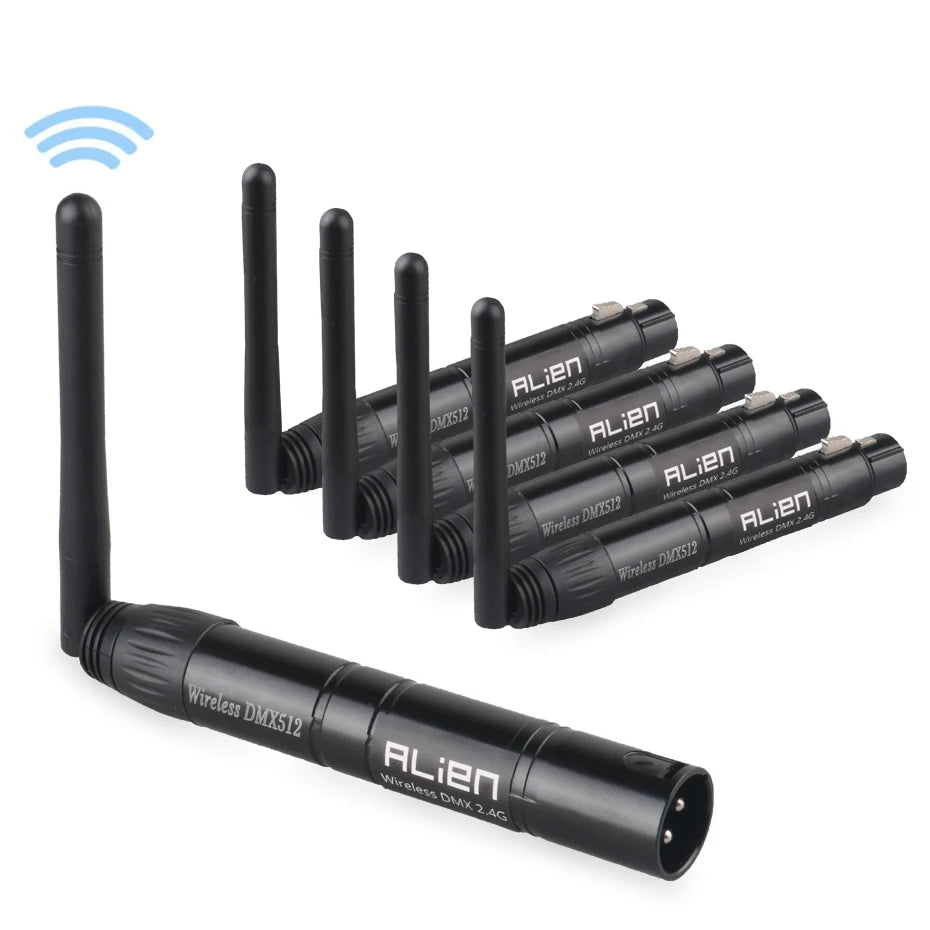

1 émetteur et 4 récepteurs (1 émetteur, 4 récepteurs, 5 adaptateurs)

1 émetteur et 5 récepteurs (1 émetteur, 5 récepteurs, 6 adaptateurs)

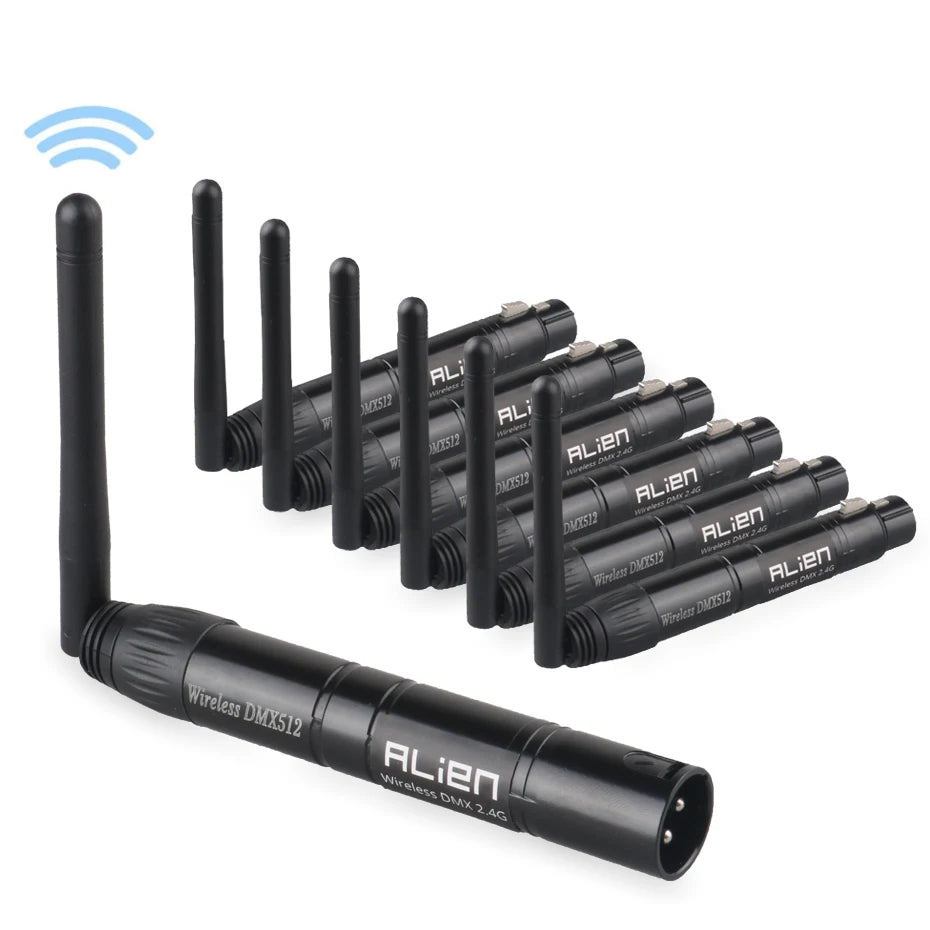

1 émetteur et 6 récepteurs (1 émetteur, 6 récepteurs, 7 adaptateurs)

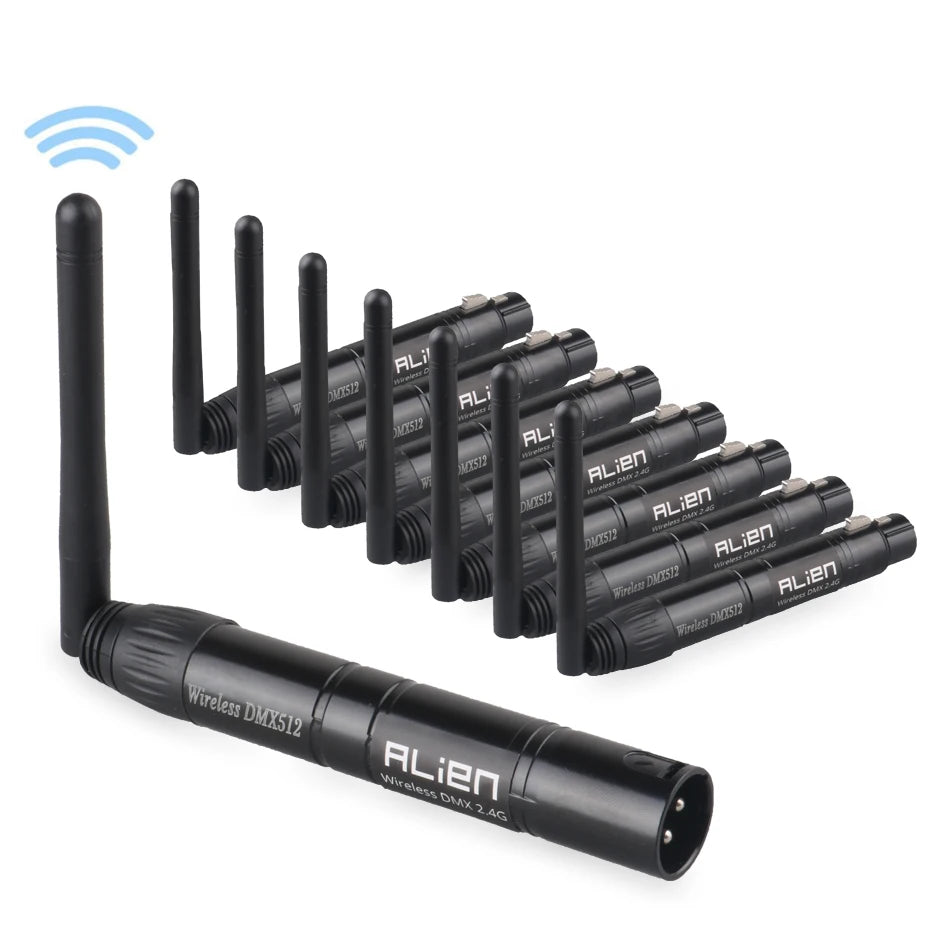

1 émetteur et 7 récepteurs (1 émetteur, 7 récepteurs, 8 adaptateurs)

1 émetteur et 8 récepteurs (1 émetteur, 8 récepteurs, 9 adaptateurs)

Q : Puis-je l'utiliser avec des microphones ? Puis-je l'utiliser pour les rendre sans fil ?

R : Non... ceci est destiné au contrôle DMX sans fil des lumières et non de l'audio.

Q : Dispose-t-il d'un adaptateur 5 broches pour se connecter au port DMX d'une console d'éclairage ?

R : Il s'agit d'un connecteur à 3 broches. Si vous avez besoin d'un connecteur à 5 broches, vous pouvez contacter le service client ALIEN.

Q : Combien d'adresses DMX peuvent être envoyées via un émetteur et un récepteur ?

R : L'ALIEN dispose de 7 canaux, chacun étant de couleur rouge, vert, violet, bleu, etc. L'émetteur doit correspondre à la couleur utilisée sur tous les récepteurs.

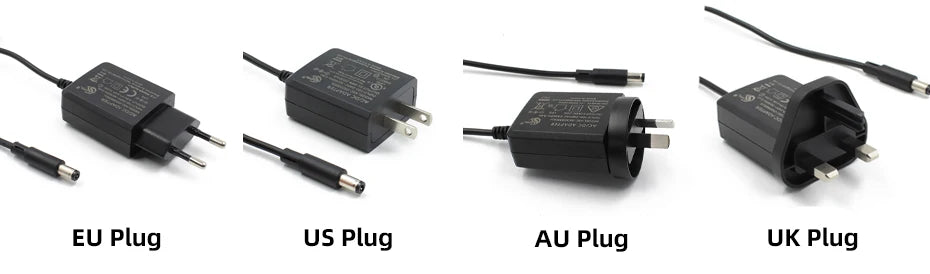

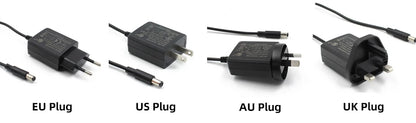

Q : Quelle prise puis-je choisir ?

A : Le type de prise comme sur les images ci-dessous
